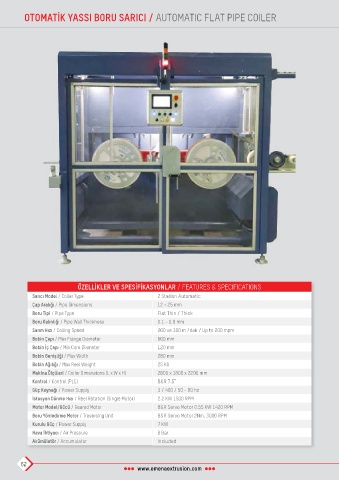

OTOMATİK YASSI BORU SARICI / AUTOMATIC FLAT PIPE COILER MAKİNA REVİZYONLARI / MACHINE REVISIONS

ÖZELLİKLER VE SPESİFİKASYONLAR / FEATURES & SPECIFICATIONS

Sarıcı Model / Coiler Type 2 Station Automatic

Çap Aralığı / Pipe Dimensions 12 - 25 mm

Boru Tipi / Pipe Type Flat Thin / Thick

Boru Kalınlığı / Pipe Wall Thickness 0.1 - 0.9 mm

Sarım Hızı / Coiling Speed 200 ve 300 m /dak / Up to 200 mpm

Bobin Çapı / Max Flange Diameter 600 mm

Bobin İç Çapı / Min Core Diameter 120 mm

Bobin Genişliği / Max Width 280 mm

Bobin Ağılığı / Max Reel Weight 25 KG

Makina Ölçüleri / Coiler Dimensions (L x W x H) 2800 x 1800 x 2200 mm

Kontrol / Control (PLC) B&R 7.5”

Güç Kaynağı / Power Supply 3 / 400 / 50 - 60 hz

İstasyon Dönme Hızı / Reel Rotation (Single Motor) 2.2 KW 1500 RPM

Motor Model/Gücü / Geared Motor B&R Servo Motor 0.55 KW 1420 RPM

Boru Yönledirme Motor / Traversing Unit B&R Servo Motor 2Nm, 3000 RPM

Kurulu Güç / Power Supply 7 KW

Hava İhtiyacı / Air Pressure 6 Bar

Akümülatör / Accumulator Included
